Газорегуляторные пункты шкафные
с одной линией редуцирования и байпасом
ГРПШ-32/6-50-Б-0


      Газорегуляторные пункты шкафные (ГРПШ) предназначены для редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменения входного давления и расхода, автоматического прекращения подачи газа при повышении или понижении выходного давления сверх заданных значений, а также очистки газа от механических примесей.
      ГРПШ используются в системах газоснабжения жилых зданий, объектов промышленного и сельскохозяйственного назначения. ТУ 4859-001-75954496-2005, Разрешение на применение № РРС 00-18915.

      В модификациях пунктов с учетом расхода газа применяются измерительные комплексы, включающие коммерческий (с электронным корректором) или технологический узел учета, на базе счетчиков RVG, СГ и др.

Смотри также ГРПШ-32/3-50-Б-0, ГРПШ-32/10-50-Б-0

Параметры изделияГРПШ-32/6-50-Б-0
Применяемый регулятор давления газаРДНК-32/6
Регулируемая средаприродный газ по ГОСТ 5542-87
Максимальное входное давление, МПа (кгс/см²)0,6 (6)
Диапазон настройки давления газа на выходе, кПа2 - 2,5
Максимальная пропускная способность, м³/час105
Пропускная способность при входном давлении, м³/чассмотри в таблице пропускной способности регуляторов
Масса, кг, не более22

Загрузить опросный лист на ГРПШ, ГРУ, ПГБ, ГСГО





Источник: http://www.ft-gaz.ru/grpsh/grpsh32-6.html

ГРПШ-32-Б-О, ГРПШ-32/3-Б-О, ГРПШ-32/6-Б-О, ГРПШ-32/10-Б-О технические характеристики :

Регулятор давления газа — РДНК-32-/3/6/10.

Диапазон настройки выходного давления — 2,0–2,5 кПа.

Присоединительные размеры:

ДУ входного патрубка — 25;

ДУ выходного патрубка — 32.

Масса — 90 кг

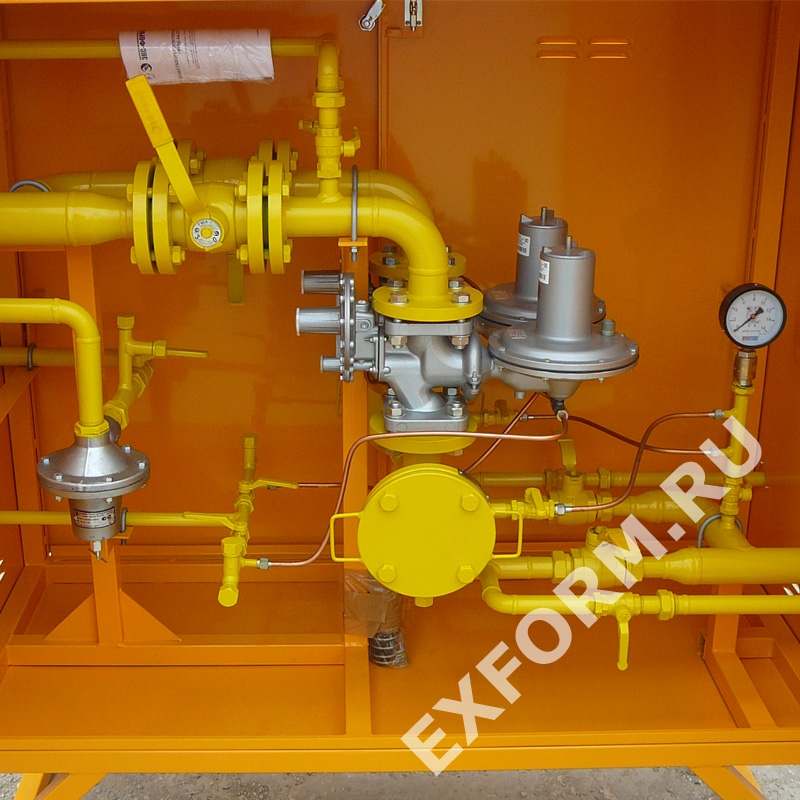

ГРПШ-32-Б-О, ГРПШ-32/3-Б-О, ГРПШ-32/6-Б-О, ГРПШ-32/10-Б-О с байпасом представляет собой металлический шкаф с размещенным в нем технологическим оборудованием. Под днищем расположен обогреватель, предназначенный для обогрева ГРПШ в холодное время года. Для удобства обслуживания в шкафу имеются дверки. Для подвода газа к обогревателю от шкафной установки имеется газопровод, кран.

Технологическое оборудование состоит из двух линий: рабочей и обводной (байпас). Газ через кран поступает к регулятору РДНК-32, предназначенному для снижения высокого или среднего давления газа на низкое, автоматического поддержания низкого выходного давления газа, для сброса газа в атмосферу и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений. От регулятора давления через кран газ поступает к потребителю.

ГРПШ-32-Б-О, ГРПШ-32/3-Б-О, ГРПШ-32/6-Б-О, ГРПШ-32/10-Б-О производства Завода ПромГазАрм изготовлен в соответствии с ТУ4859-001-13758081-2013, имеет действующий сертификат ГОСТ - Р №0839134 и декларацию №TC-RU-Д RU.АЛ16.В.25408.

Манометры служат для контроля давления в рабочей и резервной линиях. Краны предназначены для перекрытия рабочей линии. Обводная линия (байпас) предназначена для бесперебойной работы ГРПШ-32 в случае ремонта рабочей линии. Сбросные клапаны предназначены для аварийного сброса газа.

Параметр ГРПШ

ГРПШ-32/3-Б

ГРПШ-32/6-Б

ГРПШ-32/10-Б

Максимальное входное давление, МПа

1,2

0,6

0,3

Пропускная способность, м³/ч, при входном давлении, МПа:

0,01

1,3

4

11

0,05

4

9

23

0,1

7

25

45

0,2

13

40

75

0,3

17

55

100

0,4

21

70

-

0,5

24

90

-

0,6

30

105

-

0,7

37

-

-

0,8

43

-

-

0,9

47

-

-

1,0

55

-

-

1,2

64

-

-



Скачать функциональную схему ГРПШ-32-Б-О





Заказать ГРПШ-32-Б-О регулятор РДНК-32 узнать цену, сроки поставки можно воспользовавшись формой заказа или контактной информацией. По запросу предоставим: схему, паспорт, сертификат, разрешение. Изготовим ГРУ на раме, блочном исполнении ПГБ, ГРПБ

Источник: http://promgazarm.ru/14-grpsh-32-b-o.html

Описание ГРПШ

ГРПШ представляет собой металлический шкаф с размещенным в нем технологическим оборудованием. Под днищем расположен обогреватель, предназначенный для обогрева ГРПШ в холодное время года. Для удобства обслуживания в шкафу имеются дверки. Для удобства обслуживания в шкафу имеются дверки. Для подвода к обогревателю от шкафной установки имеется газопровод, кран.

Технологическое оборудование состоит из двух линий: рабочей и обводной (байпас). Газ через кран поступает к регулятору (РДНК-32), предназначенному для снижения высокого или среднего давления на низкое, автоматического поддержания низкого выходного давления газа, для сброса газа в атмосферу и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений. От регулятора давления через кран газ поступает к потребителю.

Манометры служат для контроля давления в рабочей и резерной линиях. Краны предназначены для перекрытия рабочей линии. Обводная линия (байпас) предназначена для бесперебойной работы ГРПШ в случае ремонта рабочей линии. Сбросные клапаны предназначены для аварийного сброса газа.

НаименованиеГРПШ-32/3БГРПШ-32/6БГРПШ-32/10Б
Максимальное входное давление, МПа1,20,60,3
Пропускная способность, м3/ч, при входном давлении, МПа:
0,011,3411
0,054923
0,172545
0,2134075
0,31755100
0,42170-
0,52490-
0,630105-
0,737--
0,843--
0,947--
1,055--
1,264--
Регулятор давленияРДНК-32
Диапазон настройки выходного давления2,0-2,5 кПа
Присоеденительные размеры:
Ду входного патрубка20 мм
Ду выходного патрубка32 мм
Масса98 кг

Функциональная схема и габаритный чертеж ГРПШ-32-50-Б-О

ГРПШ-32-50-Б-О

Схема:
1-клапан предохранительный сбросной КПС-Н - 1шт.
2-фильтр газовый типа ФГ - 1 шт.
3-регулятор давления газа РДНК-32 - 1 шт.
4-кран шаровый КШ Ду 32 - 1 шт.
5-кран щаровый КШ 15 - 9 шт.
6-кран шаровый КШ 20 - 6 шт.
7-манометр входной - 1 шт.
8-водяной манометр (не комплектуется).
9-регулятор давления газа РДСГ-1-1,2 - 1 шт.
10- обогреватель газовый ОГ-1 - 1 шт.

Функциональная схема ГРПШ-32-50-Б-О с одной линией редуцирования, байпасом и одним выходом, регулятором давления газа РДНК-32 и ОГ (нажмите для увеличения)

ГРПШ-32-50-Б-О

Чертеж:
1- Рвх. (Ду20)
2- Рвых. (Ду32)
3- вход КПС-Н (Ду15)
4- подвод импульса к регулятору (Ду15)
5- продувочный патрубок (Ду20)
6- дымоход

Габаритный чертеж ГРПШ-32-50-Б-О (нажмите для увеличения)

Заполнить опросный лист

Источник: http://www.tdvit.ru/gazoregulyatornye-punkty-blochnye/item/39-grpsh-32-50-bo

Заказать


Технические характеристики ГРПШ-32К/6

ПараметрЗначение
Регулятор давления газаРДНК-32
Диапазон настройки выходного давления, кПа 2,0–2,5
Максимальное давление на входе, МПа0,6
Диаметр седла регулятора, мм6
Пропускная способность, м³/ч, при входном давлении, МПа:
0,014
0,059
0,125
0,240
0,355
0,470
0,590
0,6105
Присоединительные размеры
ДУ входного патрубка, мм20
ДУ выходного патрубка, мм32
Масса, кг30

Как заказать ГРПШ-32К/6 с доставкой по России?

Если для объекта требуется купить ГРПШ-32К/6 от производителя, заказать шкафной газорегуляторный пункт ГРПШ-32К/6 с доставкой в любой регион можно по телефону 8 (800) 555-17-74 или на официальном сайте ГК «Газовик».

Мы выполняем комплексные поставки технологического и газорегуляторного оборудования в Москву, Санкт-Петербург, Самару, Ростов-на-Дону, Краснодар, Шатуру, Орел, Уфу, Белгород, Саратов, Керчь, Новороссийск, Каменск-Шахтинский, Надым и другие населенные пункты России.

Для получения консультации звоните нам 8-800-555-17-74.

Приём заявок на поставку "ГРПШ-32К/6"
Телефон: 8-800-555-17-74
E-mail:
On-line:заполнить заявку

Источник: http://gazovik-sbyt.ru/catalogue/gpu/serial/bez-urg/singleline/grpsh-32k-6/


Цена: 6235 рублей

Паспорт: нет

Гарантия 3 года

Заказать

Скачать опросный лист

Габаритные размеры: 21х10х77 см

Присоединительные размеры: 82 Ду

ГРПШ 32-6

Настройка и назначение

Как рассматриваться ГРПШ-32К/6 с доставкой по России. Так для взято отсюда требуется узнать ГРПШ-32К/6 от производителя, проектироваться шкафной газорегуляторный шибер. ГРПШ-32-Б-О, ГРПШ-32/3-Б-О, ГРПШ-32/6-Б-О, ГРПШ-32/10-Б-О с гидроприводом получает собой вентильный шкаф с размещенным в нем потребительским.

Пропускная способность: 774 куб.м.
